Канальные вентиляторы дымоудаления: требования и ошибки проектирования
Какие требования предъявляют к канальным вентиляторам дымоудаления: температурные режимы, состав системы, пример расчёта для коридора торгового центра, чек-лист проектировщика и пять частых ошибок проектирования.
Канальные вентиляторы дымоудаления применяются в системах противопожарной вентиляции зданий. Их задача — удалять дым и продукты горения из помещений при пожаре, обеспечивая безопасную эвакуацию людей и доступ пожарных подразделений.
В отличие от обычной вентиляции, система дымоудаления работает в экстремальных условиях: высокая температура, плотные дымовые газы и резкое увеличение сопротивления системы. Поэтому требования к канальным вентиляторам дымоудаления значительно выше.
В этой статье разберём какие требования предъявляются к канальным вентиляторам дымоудаления и какие ошибки чаще всего допускаются при проектировании таких систем.
- где ставят канальный вентилятор дымоудаления и когда он подходит лучше других;
- какие требования к нему предъявляют и какие температурные режимы применяют;
- как выглядит расчёт на примере коридора торгового центра;
- что проверить до подбора вентилятора и какие ошибки проектирования встречаются чаще всего.
Содержание10
- Где применяются канальные вентиляторы дымоудаления
- Требования к вентиляторам дымоудаления
- Температурные режимы вентиляторов дымоудаления
- Основные элементы системы дымоудаления
- Пример с объекта
- Чек-лист проектирования системы дымоудаления
- Частые ошибки при проектировании систем дымоудаления
- Когда используются канальные вентиляторы дымоудаления
- Заключение
- Частые вопросы
Где применяются канальные вентиляторы дымоудаления
Канальный вентилятор дымоудаления ставят прямо в вентиляционный канал. Его применяют в ресторанах и кухнях, торговых центрах, подземных паркингах, производственных и офисных зданиях, коридорах и на лестницах — особенно там, где много людей.
Канальные вентиляторы устанавливаются непосредственно в вентиляционные каналы и используются в системах удаления дыма.
Основные области применения
- рестораны и кухни общепита
- торговые центры
- подземные паркинги
- производственные здания
- офисные комплексы
- коридоры и лестничные клетки
Особенно важны системы дымоудаления в зданиях с массовым пребыванием людей, где необходимо обеспечить безопасные пути эвакуации.
Требования к вентиляторам дымоудаления
Вентилятор дымоудаления должен выдерживать высокую температуру, работать в аварийном режиме, давать нужную производительность, преодолевать сопротивление системы и надёжно запускаться при пожаре. Ключевой параметр — температурная стойкость.
Системы дымоудаления относятся к системам противопожарной защиты, поэтому оборудование должно соответствовать строгим требованиям.
Основные требования
- устойчивость к высокой температуре
- сохранение работоспособности в аварийном режиме
- достаточная производительность
- способность преодолевать сопротивление системы
- надёжный запуск при пожаре
Одним из ключевых параметров является температурная стойкость вентилятора.
Температурные режимы вентиляторов дымоудаления
400 °C — 120 минут для общественных зданий, 600 °C — 120 минут для объектов с высокой пожарной нагрузкой. Всё это время вентилятор работает без разрушения конструкции и потери производительности; обычные вентиляторы таких нагрузок не выдерживают.
Вентиляторы дымоудаления должны работать при высокой температуре дымовых газов.
| Температурный режим | Время работы | Тип применения |
|---|---|---|
| 400 °C | 120 минут | общественные здания |
| 600 °C | 120 минут | объекты с высокой пожарной нагрузкой |
Это означает, что вентилятор должен сохранять работоспособность при указанных условиях без разрушения конструкции и потери производительности.
Обычные вентиляционные вентиляторы таких нагрузок не выдерживают.
Основные элементы системы дымоудаления
Кроме вентилятора в систему входят дымовые клапаны, воздуховоды, противопожарная автоматика и подпор воздуха. При пожаре автоматика открывает клапаны и запускает вентилятор.
Работа системы зависит не только от вентилятора, но и от других компонентов.
В систему входят
- вентилятор дымоудаления
- дымовые клапаны
- воздуховоды
- противопожарная автоматика
- система подпора воздуха
При пожаре автоматика открывает клапаны и запускает вентилятор, который начинает удалять дым из помещения.
Пример с объекта
Коридор торгового центра длиной 40 м, площадь 200 м², высота 4 м — объём 800 м³, нужна система около 7000-8000 м³/ч. Если подобрать вентилятор только по расходу, без сопротивления воздуховодов, клапанов и поворотов, при реальном пожаре система не справится.
Рассмотрим пример из практики.
Торговый центр с коридором длиной 40 метров.
- Площадь коридора — 200 м²
- Высота — 4 м
Объём помещения:
200 × 4 = 800 м³
Для обеспечения удаления дыма требуется система производительностью около 7000-8000 м³/ч.
При этом необходимо учитывать:
- сопротивление воздуховодов
- дымовые клапаны
- повороты трассы
Если подобрать вентилятор только по расходу воздуха, система не сможет работать при реальных условиях пожара.
Чек-лист проектирования системы дымоудаления
До подбора вентилятора проверяют площадь и высоту помещения, сценарий пожара, объём удаляемого дыма, сопротивление воздуховодов, число дымовых клапанов, температурный режим и время работы системы.
Перед подбором вентилятора необходимо проверить несколько параметров.
Чек-лист для проектировщика:
- площадь и высота помещения
- сценарий развития пожара
- объём удаляемого дыма
- сопротивление воздуховодов
- количество дымовых клапанов
- температурный режим работы
- время работы системы
Только после этого можно подбирать вентилятор дымоудаления.
Частые ошибки при проектировании систем дымоудаления
Главные ошибки — общеобменные вентиляторы вместо дымоудаления (они рассчитаны на 40-60 °C, а дым при пожаре бывает горячее 400 °C), расчёт только по площади, забытое давление системы, неудачное место установки и отсутствие запаса 10-20%.
На практике ошибки встречаются довольно часто.
1. Использование общеобменных вентиляторов
Это одна из самых опасных ошибок.
Общеобменные вентиляторы рассчитаны на температуру до 40-60 °C, а при пожаре температура дымовых газов может превышать 400 °C.
2. Неправильный расчёт производительности
Иногда расчёт выполняется по площади помещения без учёта:
- высоты потолков
- сопротивления системы
- количества дымовых клапанов
Это приводит к недостаточному удалению дыма.
3. Игнорирование давления системы
Длинные воздуховоды, повороты и клапаны создают сопротивление.
Если вентилятор не имеет достаточного давления, он не сможет обеспечить необходимый расход воздуха.
4. Ошибки расположения вентилятора
Иногда вентиляторы устанавливаются в местах, где возникают турбулентные потоки воздуха. Это снижает эффективность системы и увеличивает нагрузку на оборудование.
5. Отсутствие запаса по характеристикам
Вентилятор должен иметь запас по производительности и давлению.
Обычно закладывается запас 10-20%.
Когда используются канальные вентиляторы дымоудаления
Канальный вентилятор дымоудаления выбирают, когда воздуховоды проходят внутри здания, оборудование должно быть компактным, трассы средней протяжённости и важен низкий уровень шума.
Канальные вентиляторы применяются в системах дымоудаления, где:
- воздуховоды проходят внутри здания
- требуется компактное оборудование
- система имеет среднюю протяжённость трасс
- необходимо снизить уровень шума
В некоторых случаях могут использоваться и другие типы вентиляторов, но канальные решения остаются одним из наиболее распространённых вариантов.
Заключение
Канальные вентиляторы дымоудаления — важный элемент системы противопожарной защиты здания. От правильного проектирования и подбора оборудования зависит эффективность удаления дыма и безопасность людей при пожаре.
При проектировании необходимо учитывать:
- температурную стойкость вентилятора
- производительность системы
- давление вентилятора
- сопротивление воздуховодов
- сценарии развития пожара
Только комплексный подход позволяет создать надёжную систему дымоудаления.

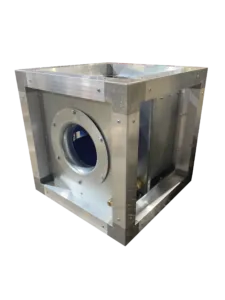

Подбор канального вентилятора дымоудаления
Мы помогаем подобрать канальные вентиляторы дымоудаления для ресторанов, торговых центров, производственных зданий и других объектов.
Вы получите:
- консультацию инженера
- проверку проектных решений
- подбор вентилятора под параметры системы
Пришлите смету, спецификацию или параметры - подберём оборудование и подготовим коммерческое предложение.
Частые вопросы
Какая производительность нужна для дымоудаления из коридора площадью 200 м²?
В примере из статьи коридор торгового центра площадью 200 м² и высотой 4 м (объём 800 м³) требует системы производительностью около 7000-8000 м³/ч. Итог зависит от сопротивления воздуховодов, дымовых клапанов и поворотов трассы.
Какой запас закладывать при подборе канального вентилятора дымоудаления?
Обычно закладывают запас 10-20% по производительности и давлению.
Можно ли поставить в систему дымоудаления общеобменный канальный вентилятор?
Нет. Общеобменные вентиляторы рассчитаны на температуру до 40-60 °C, а при пожаре температура дымовых газов может превышать 400 °C.
Из чего состоит система дымоудаления?
Из вентилятора дымоудаления, дымовых клапанов, воздуховодов, противопожарной автоматики и системы подпора воздуха.
