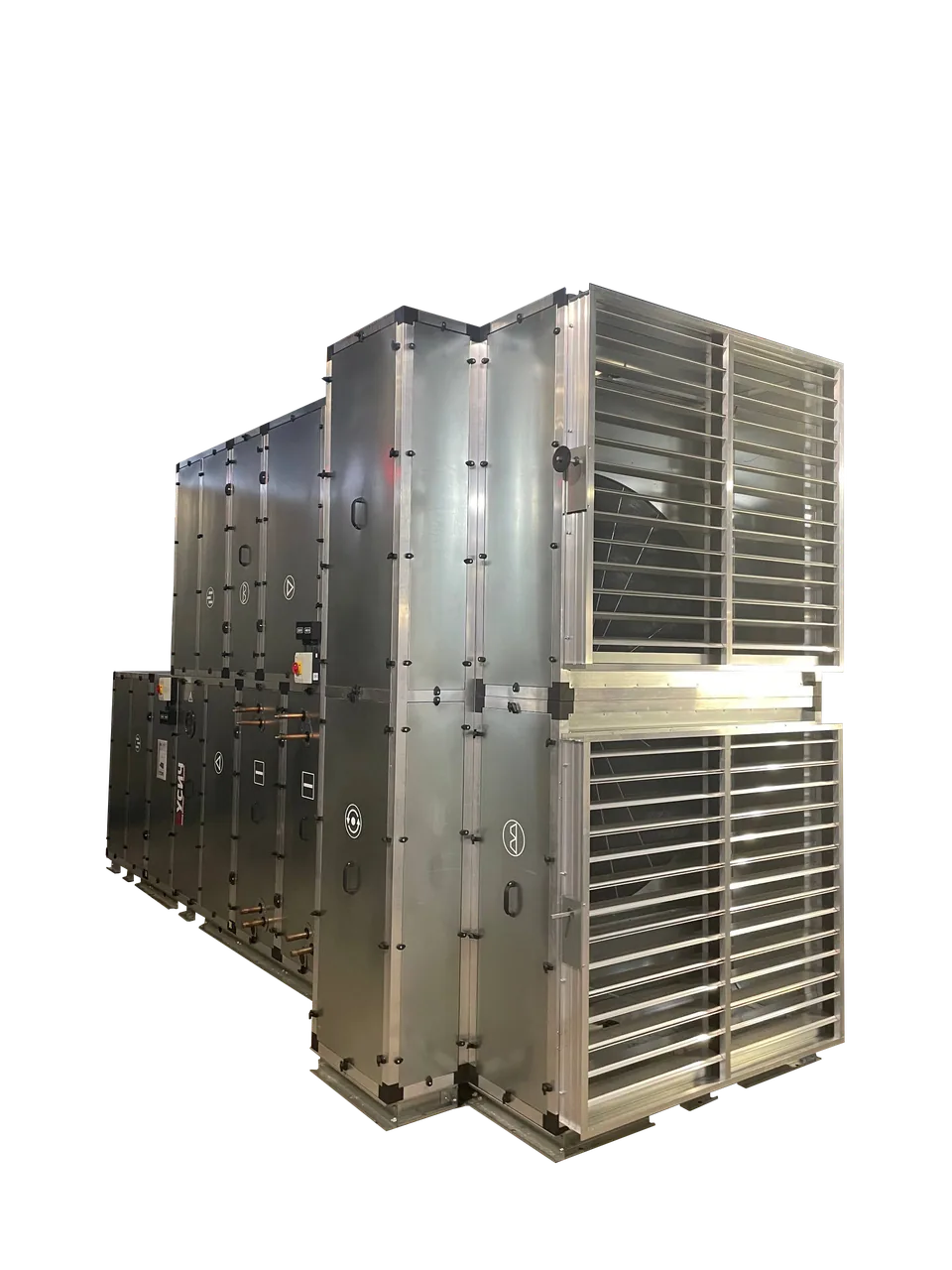

Вытяжные установки ZK

Вытяжная установка ZK удаляет отработанный воздух из помещения и при необходимости очищает его перед выбросом. Конструкция проще приточной: фильтрующая секция, вентилятор и шумоглушитель. Типоразмерный ряд общий для линейки - 10 позиций на расход от 500 до 25 000 м³/ч, корпус доступен во внутреннем и наружном исполнении.

Корпус:

алюминиевый каркас с шумо-теплоизоляционными панелями, съёмными для обслуживания.

Производительность:

от 500 до 25 000 м³/ч, 10 типоразмеров.

Состав:

фильтрующая секция, секция вентилятора и шумоглушитель - без нагрева и охлаждения.

Оформить заказ

Постоянно ведем сбор обратной связи и внедряем модернизацию

Удобные съемные панели для обслуживания

Простота сборки на объекте за счет подготовленных систем креплений и прижимов с внешней и внутренней стороны секции

Возможность модульной и моноблочной конструкций установки

Сборка с использованием надежных и качественных комплектующих (за счет проверенных и надежных поставщиков)

Возможно 2 исполнения установок.Внутреннего исполнения и наружного исполнения. Использутеся электродвигатель SIEMENS «Сименс» (ныне INNOMOTICS). Имеется обширная линейка типовых секций с возможностью разного комбинирования для достежения определенных целей

Не допускается использовать вентиляторы для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.п. 2.4 По способу защиты человека от поражений электрическим током установка относится к 1 классу по ГОСТ 12.2.007.0.

Кассетный фильтр

Карманный фильтр

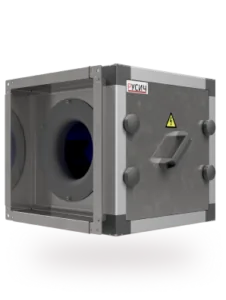

Секция вентилятора

Пластинчатый шумоглушитель

Название модели	L, м³/ч
ZK 2,5	2500
ZK 3,5	3500
ZK 5	5000
ZK 6,3	6300
ZK 9	9000
ZK 11	11000
ZK 14	14000
ZK 17	17000
ZK 18,5	18500
ZK 25	25000

Название модели

L, м³/ч

ZK 2,5

2500

ZK 3,5

3500

ZK 5

5000

ZK 6,3

6300

ZK 9

9000

ZK 11

11000

ZK 14

14000

ZK 17

17000

ZK 18,5

18500

ZK 25

25000

Комплексные вентиляционные решения завода РУСИЧ

Наше видение — быть лидером в области вентиляционных изделий и компанией первого выбора для клиентов.

Многообразие высокотехнологичного оборудования, предлагаемого нашим заводом, позволяет предлагать клиентам наиболее оптимальное решение по конкурентной цене.

Проектировщикам Онлайн-подбор оборудования

Наши специалисты всегда готовы оказать
помощь в реализации планов потребителя.

Поддержка клиентов

Наш менеджер свяжется с вами в рабочее время:

Сделает подборку оборудования по вашей смете
и необходимым характеристикам
Предоставит коммерческое предложение
Ответит на все интересующие вопросы

Или свяжитесь с нами другим способом:

7(495)120-14-98 info@zvi-msk.ru

Как к вам обращаться?

Введите ваш телефон

Название объекта

Комментарий

Я согласен на обработку персональных данных и принимаю политику конфиденциальности

Прикрепите файл

Прикрепите смету, спецификацию, проект или реквизиты

Нажимая на кнопку, вы соглашаетесь
с Политикой конфиденциальности

Вытяжная установка удаляет воздух из помещения. Применяется там, где вытяжку нужно организовать отдельно от притока: производственные участки с выделениями, помещения с самостоятельным режимом работы. Установки ZK - каркасно-панельного исполнения, диапазон линейки от 500 до 25 000 м³/ч.

Когда вытяжку делают отдельной установкой?

Отдельную вытяжную установку выбирают ради удобства размещения. Теплообмена с приточной установкой у неё нет, поэтому ставить их рядом не требуется: вытяжку размещают там, где удобно по объекту.

Режим работы при этом остаётся общим. Приток и вытяжка всегда равны по расходу, включить одну вытяжку нельзя. В кухонных системах эти установки не применяются.

Как связаны вытяжка и приток?

Вытяжка без компенсации притоком создаёт разрежение в помещении. Воздух подсасывается через неплотности, зимой это холод у входов и жалобы на сквозняки.

Схема	Что происходит	Когда допустимо
Вытяжка с организованным притоком	баланс выдержан, расход по расчёту	основной вариант
Вытяжка без притока	разрежение, неконтролируемый подсос	малые расходы, короткий режим
Приток больше вытяжки	подпор, воздух уходит в смежные зоны	чистые помещения, защита от запахов

Что нужно для подбора?

Расчётный расход вытяжки в м³/ч.
Сопротивление сети воздуховодов.
Характер удаляемого воздуха: температура, влажность, загрязнения.
Режим работы системы.
Место установки и исполнение корпуса.

Раздел наполняется техническими данными. Для подбора пришлите исходные данные по объекту.
