Шкафы управления

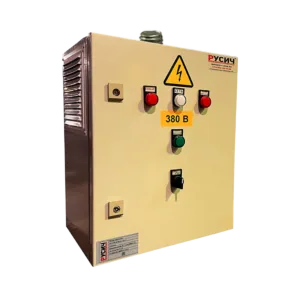

Шкаф управления вентилятором собирает в одном корпусе пуск, остановку, защиту двигателя и связь с автоматикой здания. В обозначениях встречаются аббревиатуры ШУВ и ЩАВ, речь об одном классе оборудования. Комплектация собирается под конкретный объект, готового универсального шкафа не бывает.

Что входит в шкаф управления вентилятором?

Состав определяется задачей системы. Минимальный шкаф обеспечивает включение и защиту, полный берёт на себя регулировку производительности и работу по сигналам от смежных систем.

• Коммутационная аппаратура - автоматические выключатели, контакторы, пускатели.
• Защита двигателя - от перегрузки, короткого замыкания, обрыва и перекоса фаз.
• Реле термисторной защиты, если у двигателя есть встроенные PTC-датчики.
• Частотный преобразователь, когда нужна регулировка оборотов.
• Органы управления - местное управление на дверце и вход для дистанционного сигнала.
• Индикация - состояние работы и аварии.

Чем шкаф отличается от обычного пускателя?

Пускатель включает и выключает двигатель. Шкаф управления решает задачу эксплуатации системы: кто и как запускает вентилятор, что происходит при аварии, как оборудование ведёт себя по сигналу от других систем здания.

Какие данные нужны для сборки шкафа?

Чтобы собрать шкаф под объект, инженеру нужны исходные данные по нагрузке и по логике работы системы.

1. Количество вентиляторов и мощность каждого двигателя.
2. Напряжение и число фаз питающей сети.
3. Нужна ли регулировка производительности и по какому сигналу.
4. Требуется ли связь с другими системами: пожарная сигнализация, диспетчеризация, автоматика здания.
5. Место установки шкафа и условия среды: помещение, температура, запылённость.
6. Наличие встроенных термисторов в двигателях.

Нужен ли отдельный шкаф для систем дымоудаления?

Системы противодымной вентиляции работают тогда, когда остальное оборудование обесточено, поэтому к их управлению и питанию предъявляются отдельные требования нормативных документов. Схема согласуется под конкретный объект и проект.

Оборудование дымоудаления - в разделе вентиляторы KZF ДУ. По комплектации шкафа под такую систему пришлите проектные данные, инженер подготовит решение.
