Пример аэродинамического расчета
Пошаговый пример аэродинамического расчета вытяжной системы из трёх зонтов в онлайн-расчёте РУСИЧ: как выбрать самый нагруженный путь, заполнить участки и КМС, сравнить потери давления по трём путям и подобрать вентилятор.

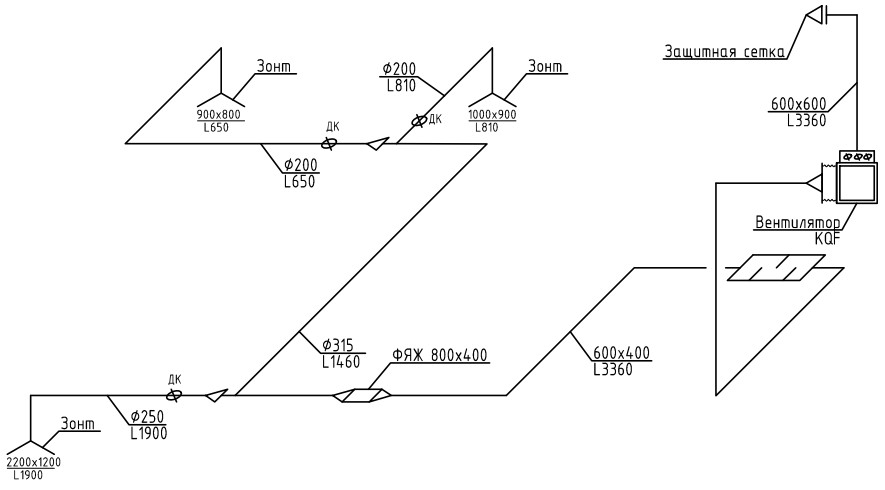

Рассмотрим аэродинамический расчет на примере вытяжной системы, состоящей из трех зонтов.
- как на примере аэродинамического расчета найти самый нагруженный путь вытяжной системы;
- как заполнить участки и добавить коэффициенты местных сопротивлений в онлайн-расчёте;
- почему нужно проверить все пути, а не только самый удалённый;
- по каким расходу и давлению подбирать вентилятор.
- 1Выбрать путь
самый нагруженный — обычно через самый удалённый от вентилятора зонт
- 2Заполнить участок
расход, длина, тип и размеры воздуховода
- 3Добавить КМС
зонт с фильтром, отводы, дроссель-клапан, переходы, тройники
- 4Пройти все участки пути
и получить потери давления на пути
- 5Проверить другие пути
и взять самые большие потери для подбора вентилятора
Первый путь
Начинают с самого нагруженного пути — обычно через самый удалённый от вентилятора зонт, здесь 900х800 на 650 м³/ч. На каждом участке задают расход, длину, тип и размеры воздуховода и добавляют КМС: зонт с фильтром, отводы, дроссель-клапан, переход, тройник. Итог первого пути — 467.9 Па.
В начале нам нужно выбрать наиболее загруженный, с аэродинамической точки зрения, путь. Как правило этот путь проходит через наиболее удаленное от вентилятора воздухораспределительное устройство. Поэтому проведем наш расчет через наиболее удаленный зонт 900х800 с расходом 650 м3/ч.
Рассмотрим первый участок выбранного нами пути (участок равного расхода).

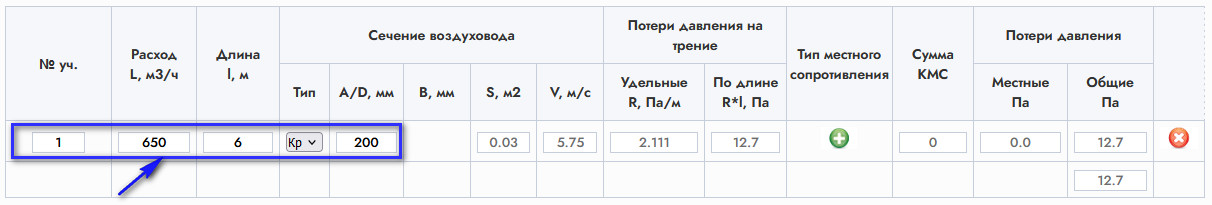

Заполняем поля: Расход, Длину участка, Тип (Круглое или прямоугольное сечение воздуховода) и размеры воздуховода
Для добавления коэффициентов местных сопротивлений (КМС) щелкаем по зеленому плюсу.

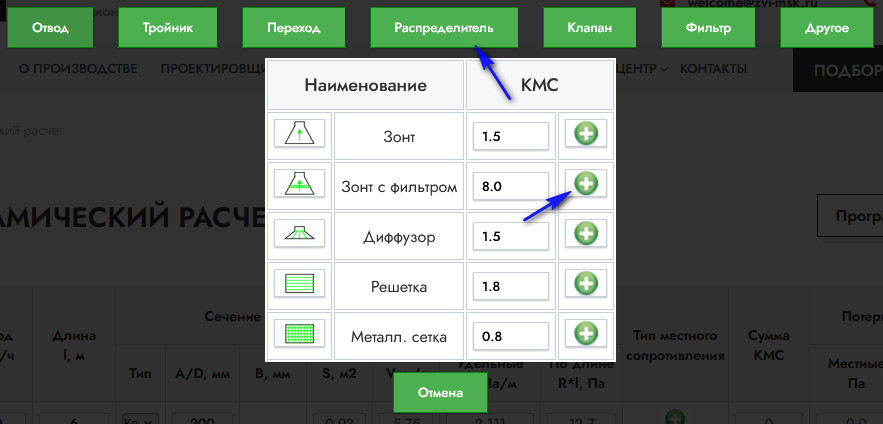

Откроется форма для выбора КМС. Для выбора зонта кликните по кнопке «Распределитель» и затем по зеленому плюсу напротив «Зонта с фильтром» (КМС может быть изменен в зависимости от производителя зонта).

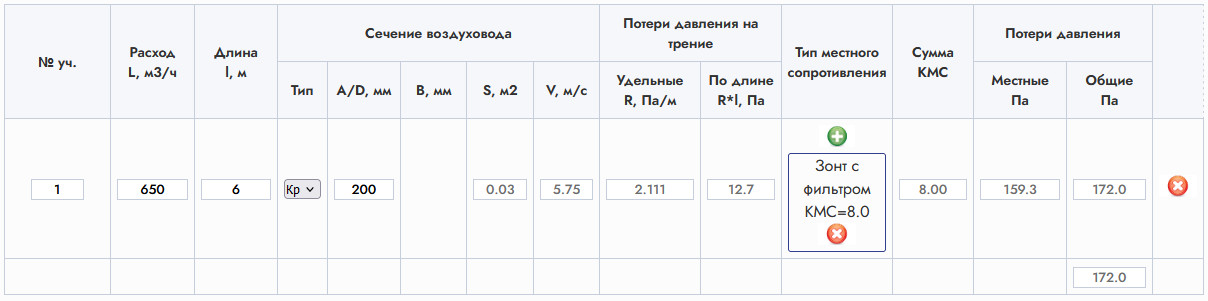

В результате КМС Зонта с фильтром будет добавлен в расчет

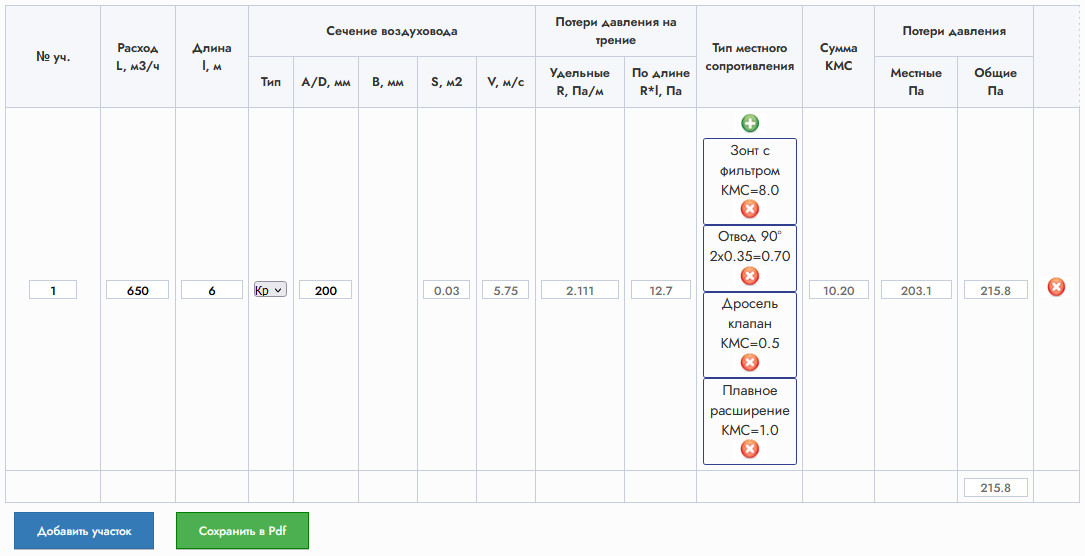

Аналогичным образом добавляем другие местные сопротивления, расположенные на первом участке:
Два отвода 90, Дроссель-клапан и переход.

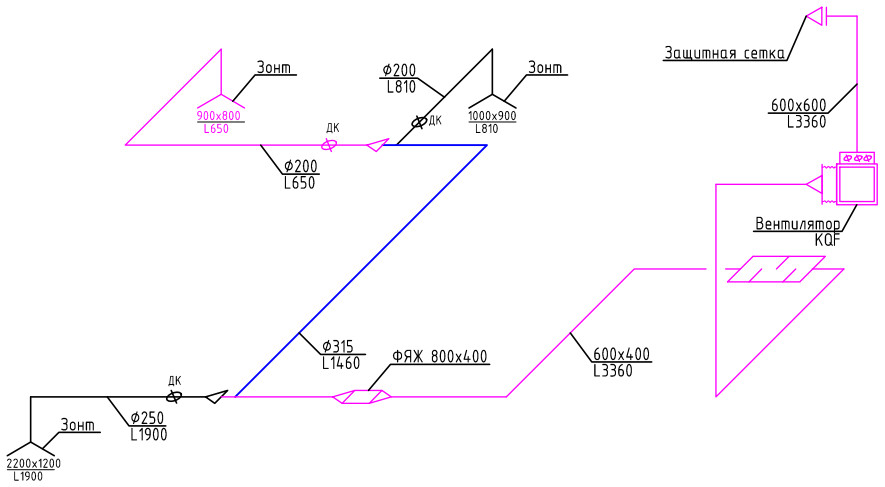

На этом расчет первого участка окончен. Переходим ко второму участку.

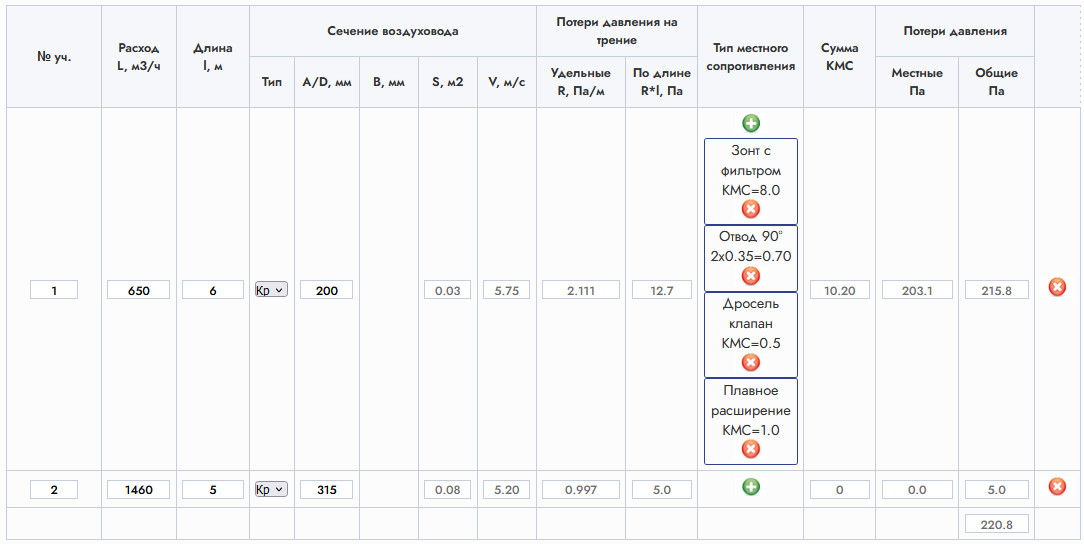

Для добавления в таблицу следующего участка нажмите на кнопку «Добавить участок».
Заполните поля: Расход, Длину участка, Тип и размеры воздуховода.

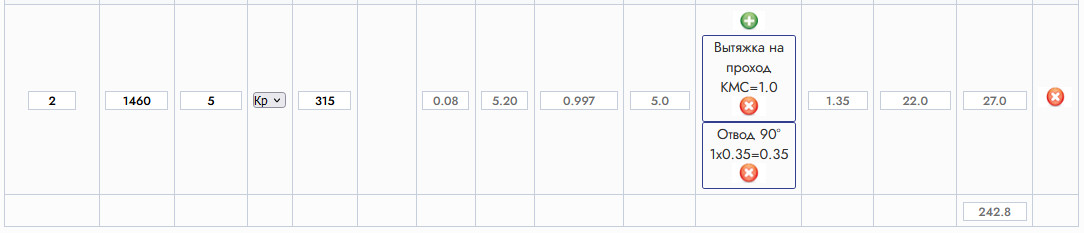

Далее добавляем КМС для второго участка: Тройник на проход, Отвод 90.
И переходим к третьему участку.

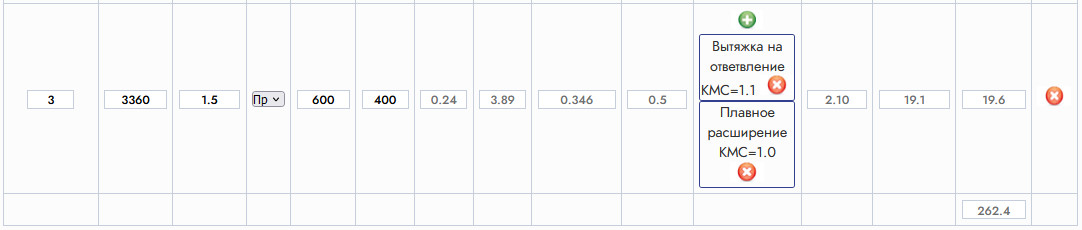

Заполняем необходимые поля и добавляем КМС для третьего участка.

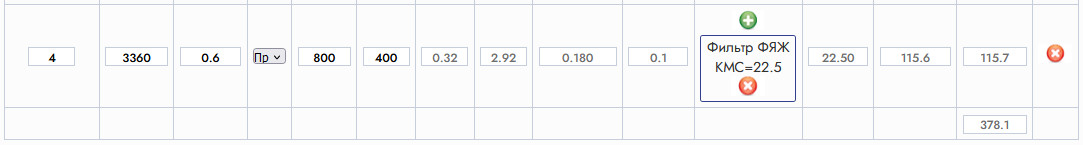

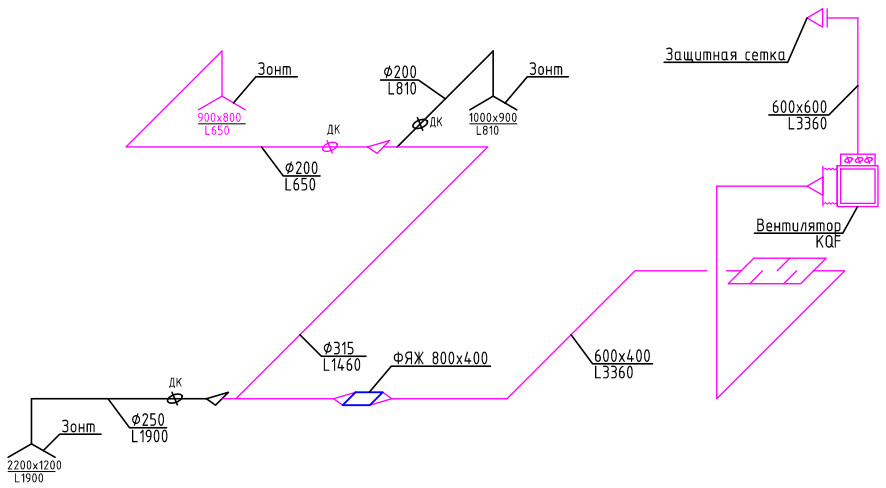

Переходим к четвертому участку.
Заполняем необходимые поля и добавляем КМС для четвертого участка.

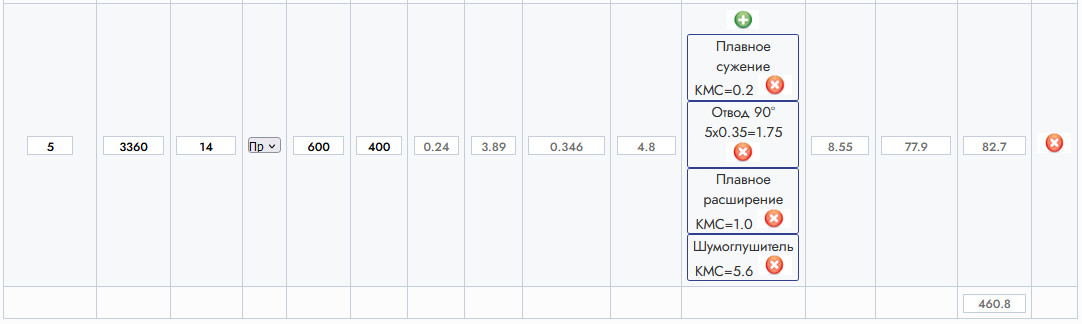

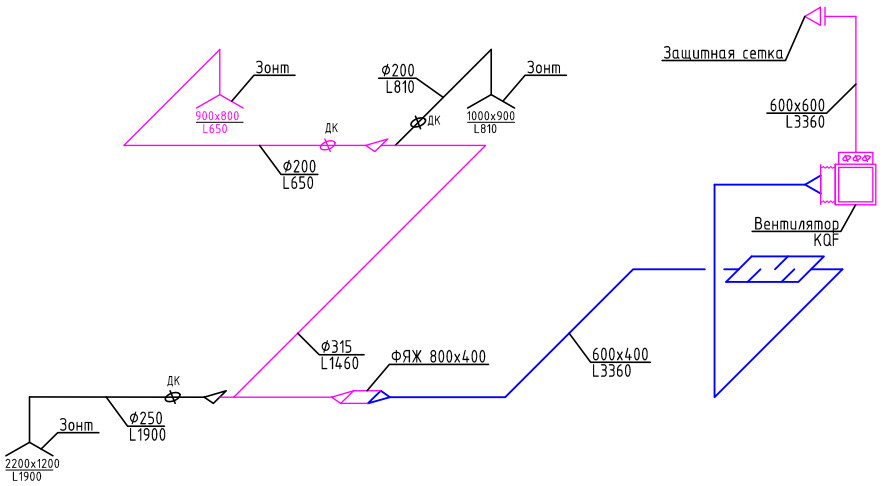

Переходим к пятому участку.
Заполняем необходимые поля и добавляем КМС для пятого участка.

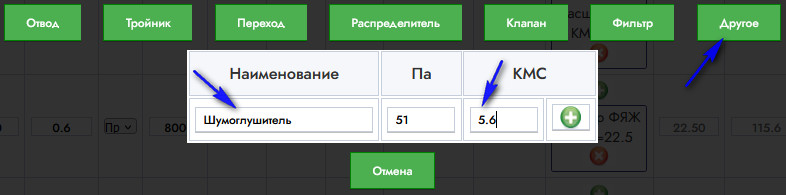

Если встречается нестандартное местное сопротивление. В форме местных сопротивлений щелкаем по кнопке «Другое». Далее вводим наименование, и КМС (или Потери давления в Па).

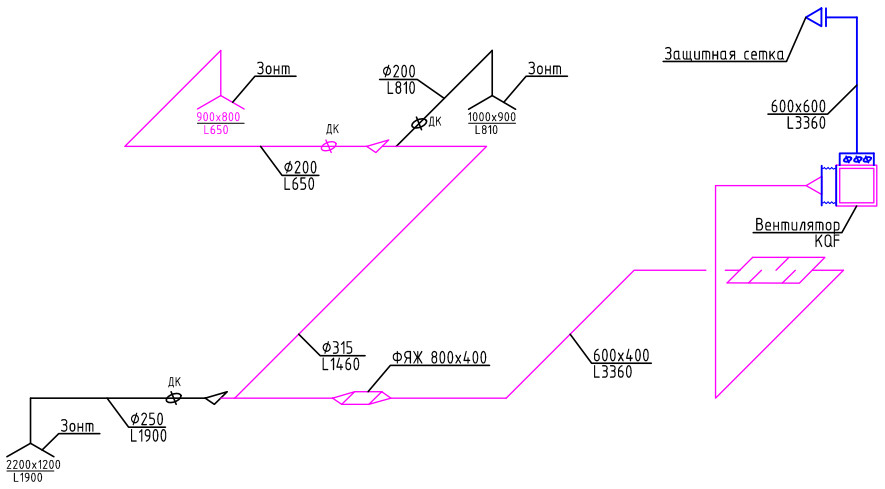

Переходим к шестому участку.
Заполняем необходимые поля и добавляем КМС для шестого участка.

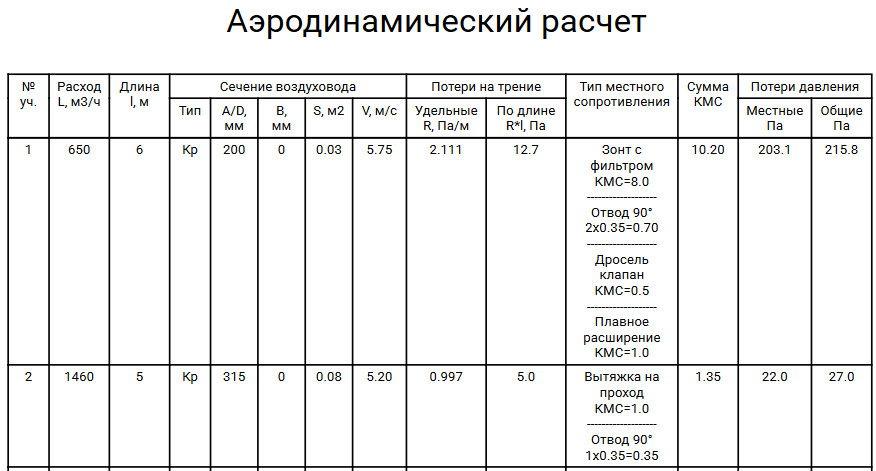

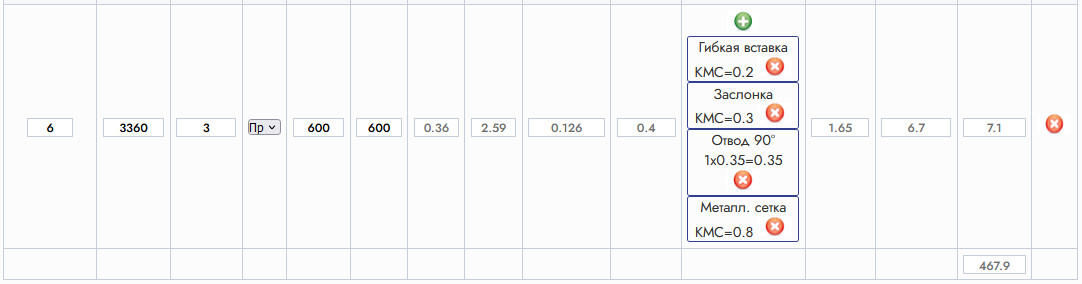

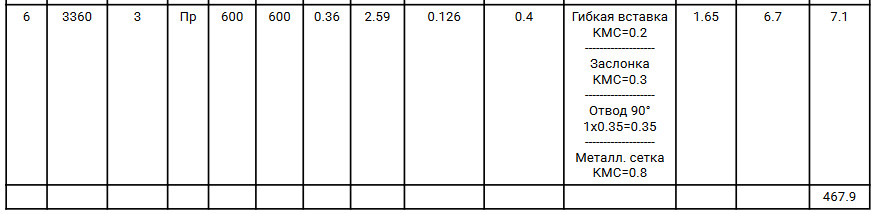

Таким образом мы сосчитали потери давления на всем выбранном пути 467.9 Па. При желании расчет можно сохранить в PDF файл нажав на кнопку «Сохранить в PDF».
Второй путь
Путь через зонт 1000х900 на 810 м³/ч считают, поправив первые два участка: расход, длину, КМС и тройник на проход вместо тройника на ответвление. Потери — 536.5 Па, больше, чем на первом пути.

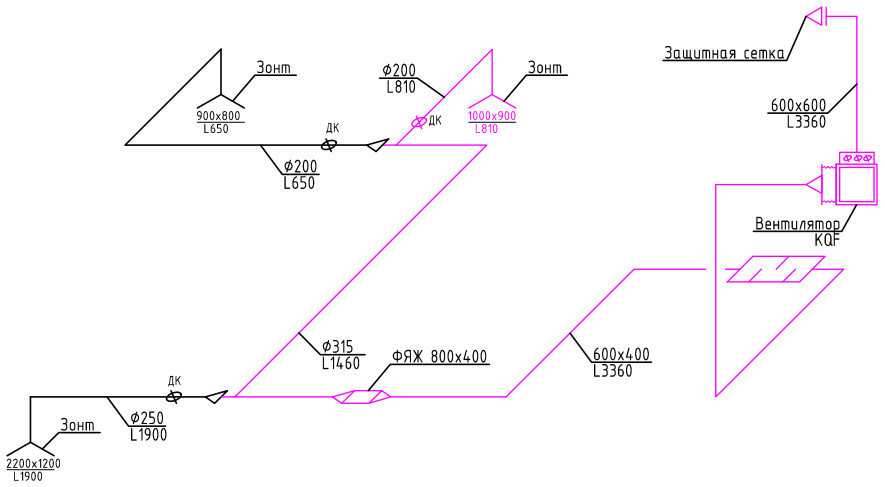

Но первый путь, с аэродинамической точки зрения, может оказаться не самым загруженным. Поэтому мы также проведем расчет по другому пути, через зонт 1000х900 с расходом 810 м3/ч.

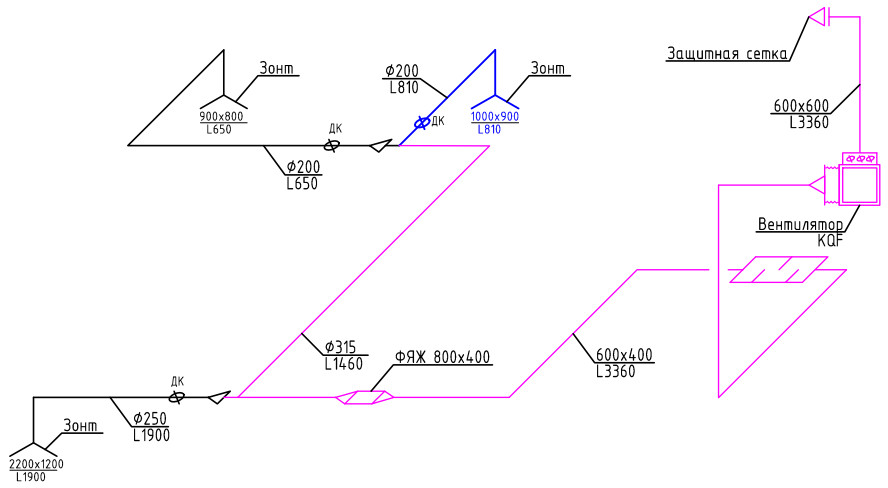

Рассмотрим первый участок нового пути.

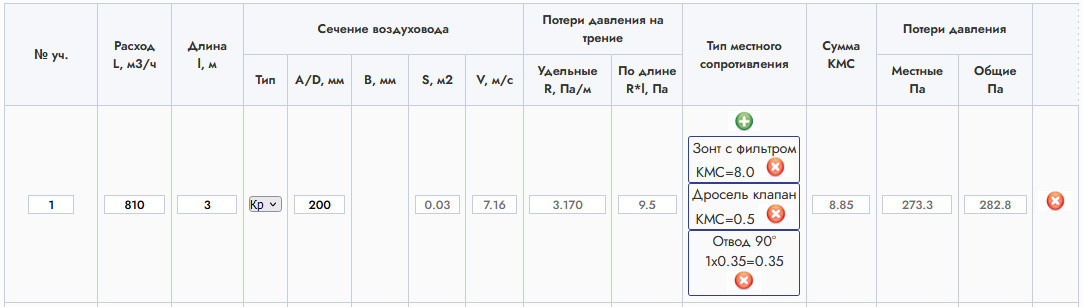

Подкорректируем существующий расчет. Изменим поля первого участка: Расход, Длину участка и КМС.
Подкорректируем второй участок.

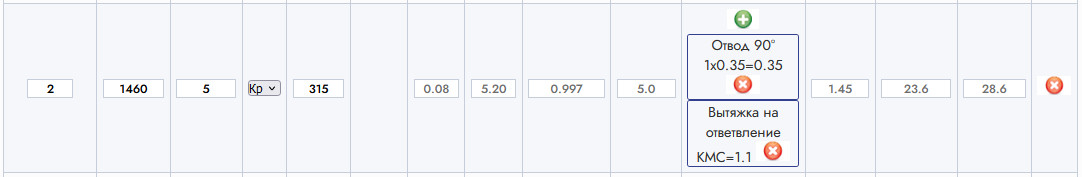

В местных сопротивлениях заменим тройник на проходе (Вытяжка на проходе) на тройник на ответвление (Вытяжка на ответвление).

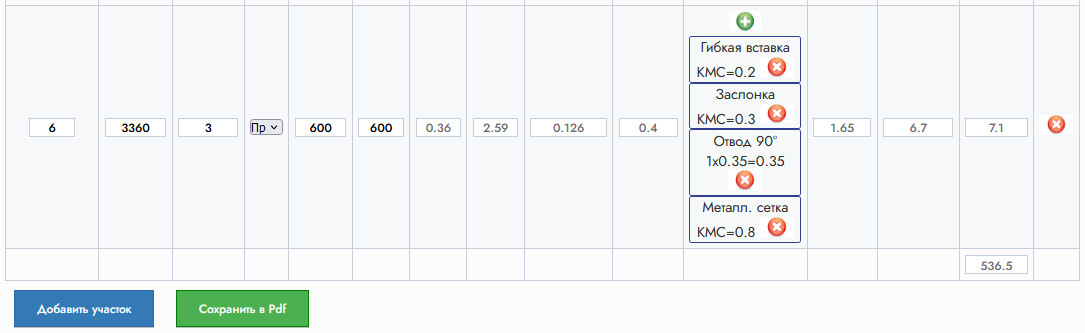

Остальные участки корректировать не нужно. Они аналогичны расчету первого пути. Таким образом мы сосчитали потери давления по второму пути и они оказались 536.5 Па. Это больше, чем на первом.

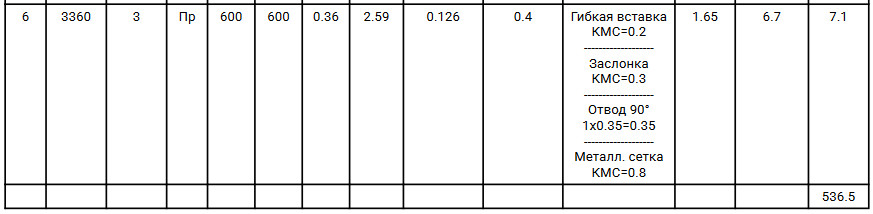

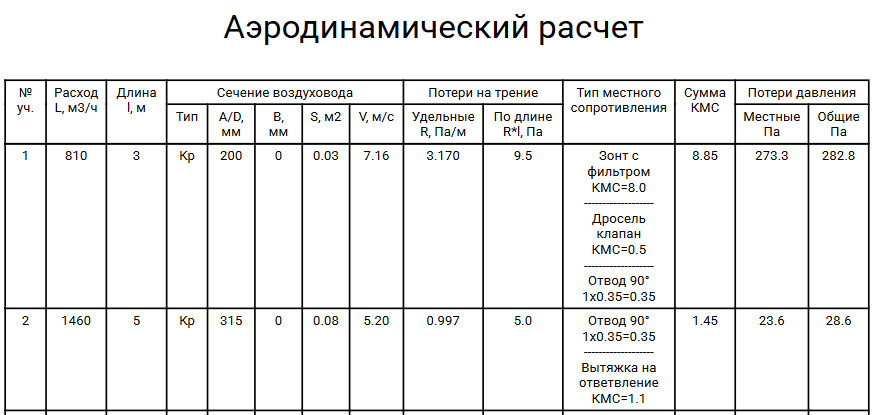

При желании расчет можно сохранить в PDF файл нажав на кнопку «Сохранить в PDF».
Третий путь
Через зонт 2200х1200 на 1900 м³/ч потери составили 582.3 Па — это самый нагруженный путь. По нему принимают потери всей системы и подбирают вентилятор на 3360 м³/ч и 582.3 Па.

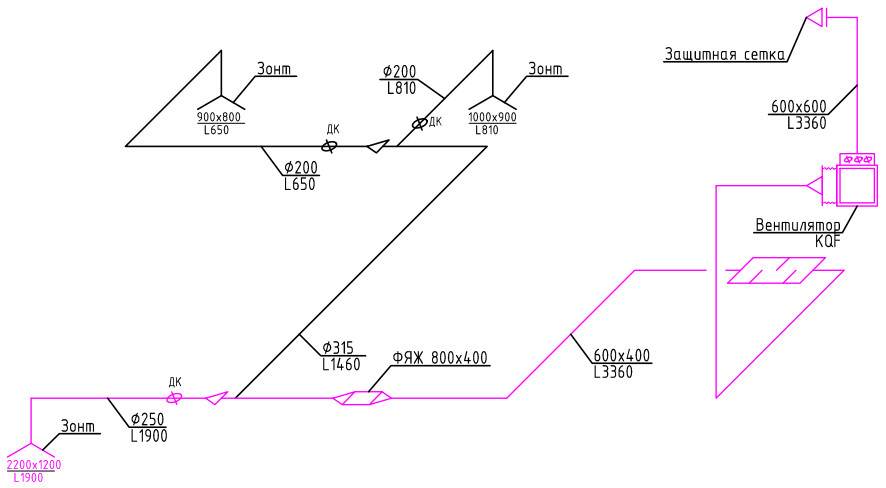

Нам осталось сосчитать еще третий путь. Вдруг путь через зонт 2200х1200 с расходом 1900 м3/ч окажется самым загруженным.

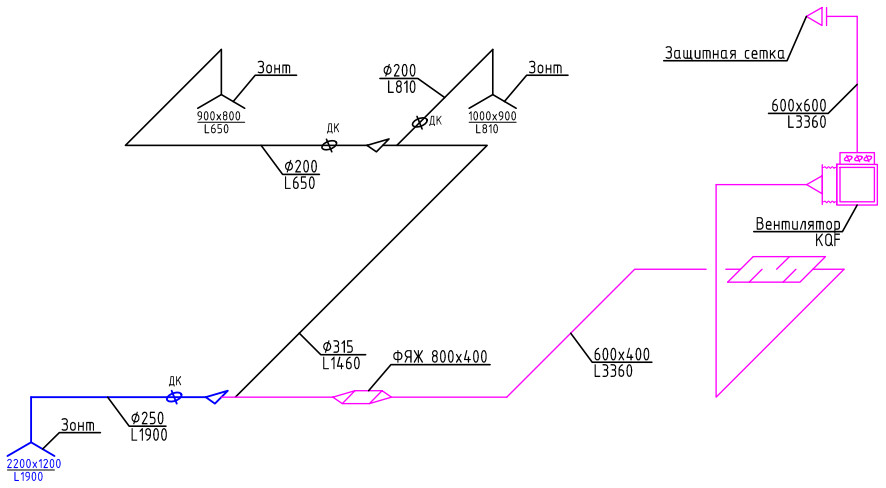

Рассмотрим первый участок нового пути.

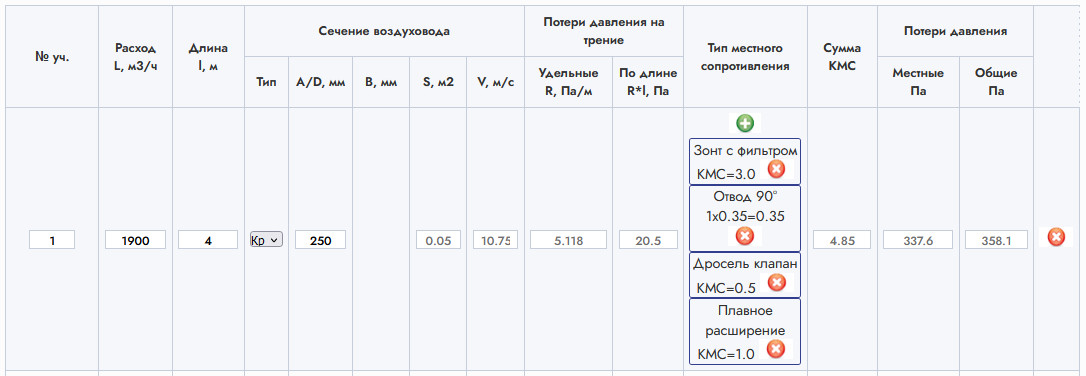

Подкорректируем существующий расчет. Изменим поля первого участка: Расход, Длину участка, Диаметр воздуховода и КМС.
Второй участок удалим, и подкорректируем третий участок.

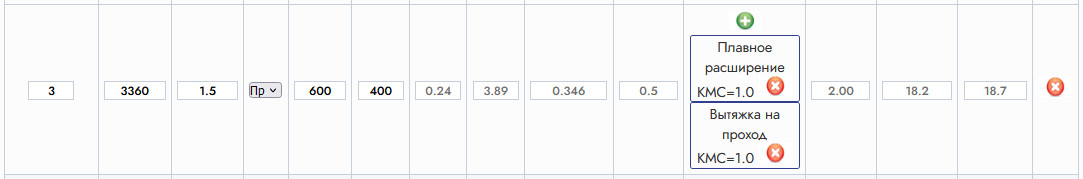

В местных сопротивлениях заменим тройник на ответвление (Вытяжка на ответвление) на тройник на проходе (Вытяжка на проходе).

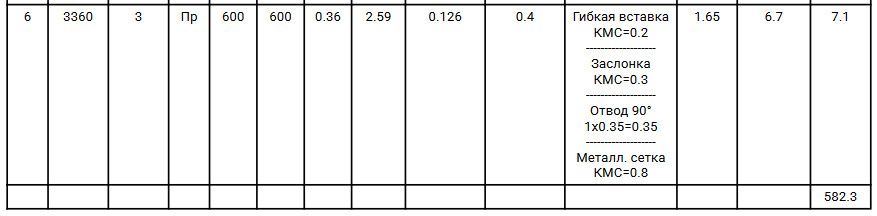

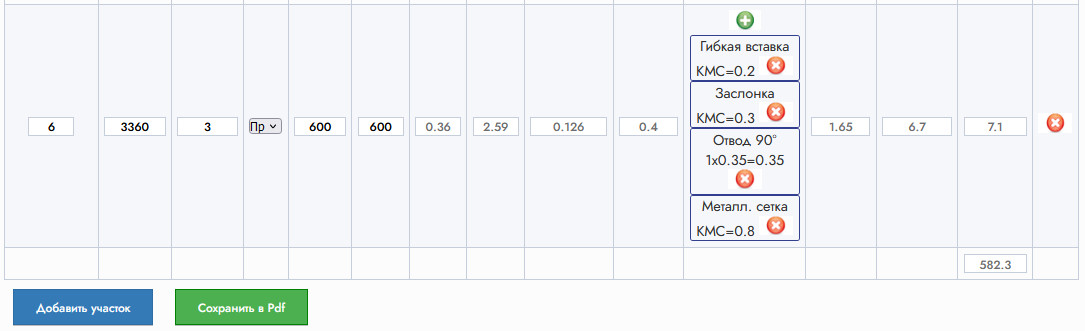

Остальные участки корректировать не нужно. Они аналогичны расчету второго пути. Таким образом мы сосчитали потери давления на третьем пути, и они оказались равными 582.3 Па.
Это самые большие потери. То есть третий путь оказался самым загруженным и потери давления для всей системы принимаем по нему. Соответственно вентилятор подбираем на расход 3360 м3/ч и давление 582.3 Па.

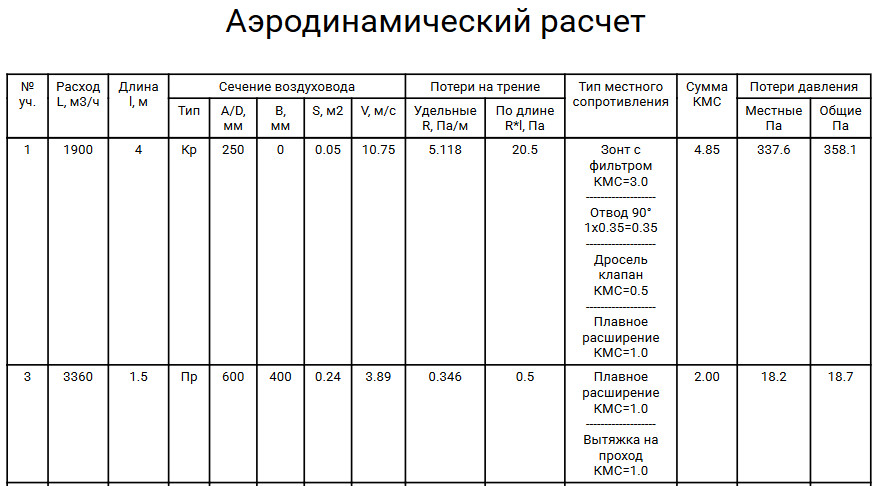

При желании расчет можно сохранить в PDF файл нажав на кнопку «Сохранить в PDF».
| Путь | Зонт | Расход через зонт | Потери давления |
|---|---|---|---|
| Первый | 900х800 | 650 м³/ч | 467.9 Па |
| Второй | 1000х900 | 810 м³/ч | 536.5 Па |
| Третий | 2200х1200 | 1900 м³/ч | 582.3 Па — расчётный |
Частые вопросы
Как выполнить аэродинамический расчет по этому примеру?
Выбрать самый нагруженный путь, разбить его на участки равного расхода, для каждого участка задать расход, длину, тип и размеры воздуховода, добавить КМС и сложить потери. Затем проверить остальные пути и взять максимальные потери. Расход по зонтам берут из расчёта вентиляции.
Какой путь считать первым?
Самый нагруженный с аэродинамической точки зрения — как правило, через самое удалённое от вентилятора воздухораспределительное устройство. Но его надо проверить: в примере самым нагруженным оказался третий путь.
По каким данным подбирают вентилятор после расчёта?
По расходу всей системы и потерям давления на самом нагруженном пути: в примере это 3360 м³/ч и 582.3 Па.
Что делать, если местного сопротивления нет в списке?
В форме местных сопротивлений нажать «Другое», ввести наименование и КМС или потери давления в Па.
