Рекомендации по снижению аэродинамического шума
Практические рекомендации завода РУСИЧ по снижению аэродинамического шума: как подключать воздуховоды к вентилятору, какой прямой участок нужен перед шумоглушителем, какую скорость воздуха допускать в его сечении и как ставить несколько глушителей подряд.
- как подключать воздуховоды к вентилятору, чтобы не добавлять шум и вибрацию;
- откуда берётся аэродинамический шум в глушителе и на выбросе;
- какой прямой участок нужен перед шумоглушителем и как ставить несколько глушителей подряд;
- какую скорость воздуха допускать в сечении шумоглушителя;
- как расположить выброс воздуха;
- до какой частоты можно снижать обороты двигателя вентилятора.
Содержание8

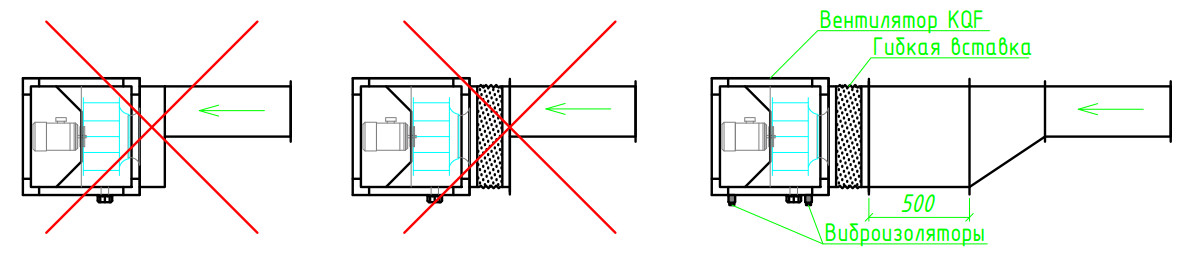

Подключение воздуховодов к вентилятору
Воздуховод подключают к вентилятору плавным переходом через гибкую вставку, на входе оставляют прямой участок не менее 500 мм, а сам вентилятор ставят на виброизоляторы.
Подключение системы воздуховодов к вентилятору должно осуществляться путем плавного перехода от сечения воздуховода к сечению вентилятора через гибкую вставку. Для обеспечения равномерного потока на входе вентилятора предусмотреть прямой участок не менее 500 мм. Для снижения вибраций вентилятор установить на виброизоляторы.

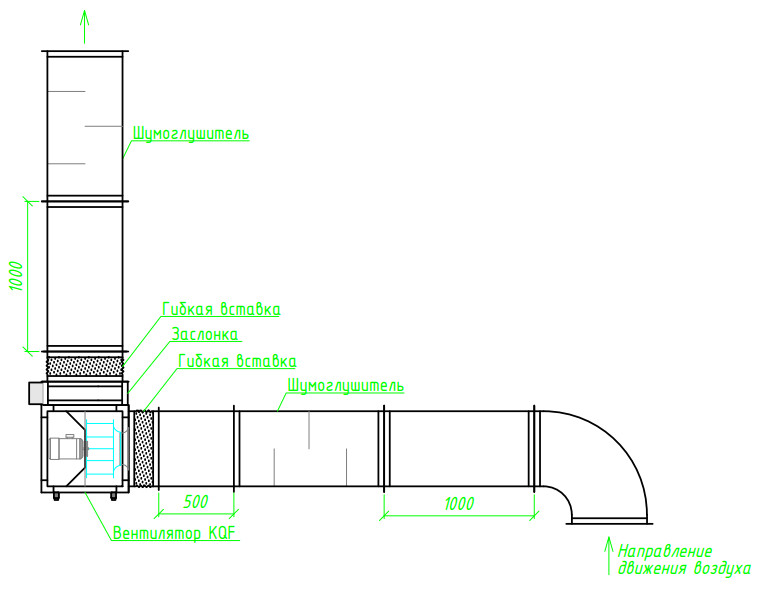

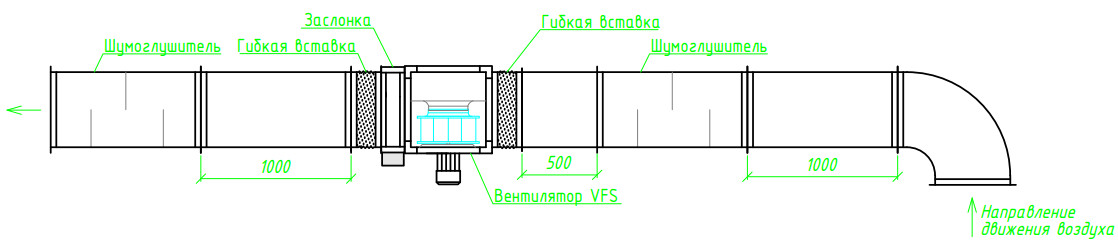

Прямой участок перед шумоглушителем
Глушитель работает лучше всего на участке с равномерным потоком, поэтому перед ним рекомендуется прямолинейный участок длиной 1 м.
Для максимального шумоподавления, по возможности, устанавливайте глушители на участке с равномерным потоком. Для этого перед установкой шумоглушителя рекомендуется предусмотреть прямолинейный участок длиной 1 м.
Скорость в сечении шумоглушителя
Воздух, проходя через глушитель, сам создаёт аэродинамический шум, поэтому скорость в его сечении ограничивают по допустимому уровню звука после глушителя: от 4 м/с при 30 дБ(А) до 15 м/с при 80 дБ(А). Если программа подбора подсветила скорость жёлтым, берут глушитель большего размера.
Воздушный поток, проходя через глушитель, генерирует так называемый собственный шум глушителя. Уровень звуковой мощности собственного шума зависит от конструкции глушителя, его размеров и скорости набегающего потока.
При значительном снижении шума (например, при установке 3-х шумоглушителей), уровень звуковой мощности за шумоглушителем может оказаться сопоставим с уровнем звуковой мощности шумообразования в самом глушителе.
В общем случае допустимую скорость воздуха в глушителе следует выбирать в зависимости от располагаемых потерь давления и допустимого уровня звуковой мощности шумообразования в самом глушителе.
Допустимая скорость воздуха в сечении шумоглушителя зависит от допустимого уровня звука после глушителя.
| Допустимый уровень звука после глушителя, дБ(А) | 30 | 40 | 50 | 55 | 80 |
|---|---|---|---|---|---|
| Допустимая скорость воздуха, м/с | 4 | 6 | 8 | 10 | 15 |

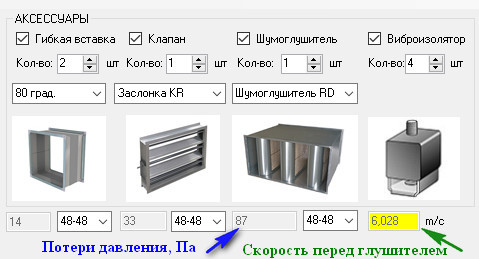

В нашей программе подбора мы ограничиваем скорость воздуха на входе в шумоглушитель и показываем потери давления.
Для шумоглушителей RD это 5 м/с (~8 м/с в сечении шумоглушителя).

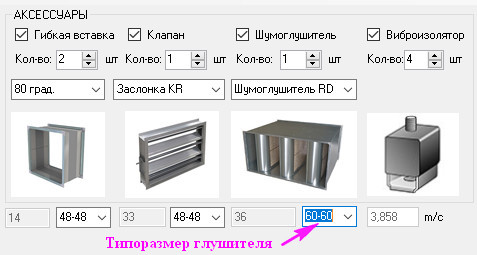

Если скорость превышена — фон поля становится желтым. В этом случае, рекомендуется выбрать шумоглушитель большего размера.

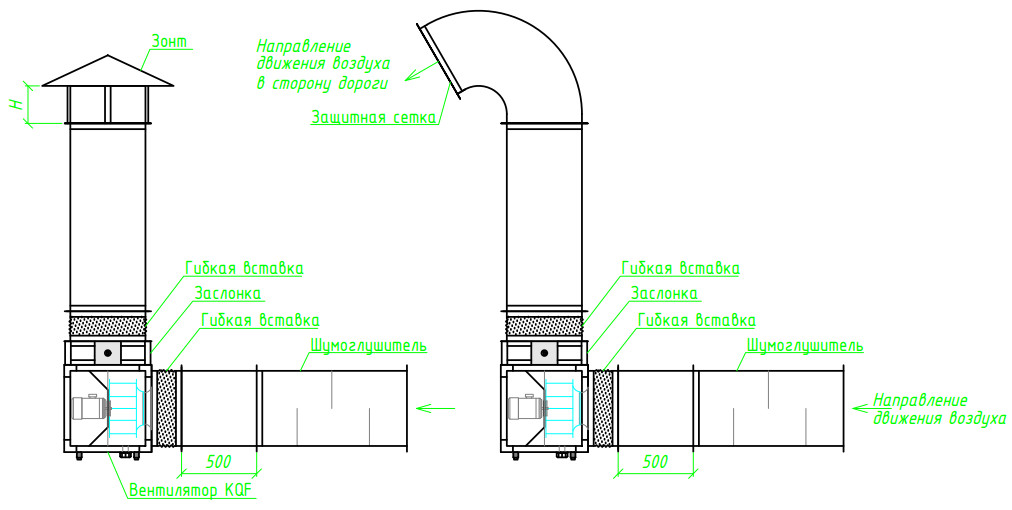

Выброс воздуха
Скорость выхода воздуха из зонта или другого выбросного устройства держат до 4 м/с — под это подбирают высоту H. Через зонт шум расходится во все стороны, через отвод с защитной сеткой — в сторону выброса, поэтому отвод по возможности направляют к самой шумной зоне, например к автодороге.
Выброс воздуха через зонт (или другое выбросное устройство). При больших скоростях выхода воздуха возникает собственный аэродинамический шум выхода. Высота Н должна быть подобрана так, чтобы живое сечение выброса было достаточным для обеспечения скорости выхода воздуха до 4 м/с. При выбросе воздуха через зонт шум распространяется во все стороны.
При выходе воздуха через отвод с защитной сеткой, рекомендуется, по возможности, сторону выхода воздуха расположить в направлении наиболее шумной зоны окружения (например, в сторону автодороги). При выбросе воздуха через отвод, основной шум будет распространяться в сторону выброса.

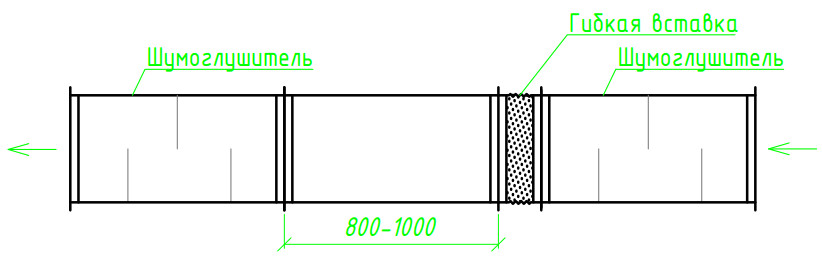

Установка нескольких шумоглушителей
Между шумоглушителями оставляют 800-1000 мм воздуховода, а на этом участке желательно поставить гибкую вставку длиной 100-160 мм, чтобы звук не шёл по металлу.
При необходимости установки нескольких шумоглушителей, расстояние воздуховода между шумоглушителями должно составлять 800-1000 мм. Во избежание распространения звука по металлическому воздуховоду желательно на этом участке устанавливать гибкую вставку длиной 100-160 мм.
Рабочая частота двигателей
Вентилятор лучше подбирать близко к номинальной частоте 50 Гц. Нижний рекомендуемый уровень — 32 Гц для 4-полюсных двигателей и 25 Гц для 2-полюсных, верхний ограничен в программе подбора для каждого вентилятора отдельно.
Подбирая вентилятор в программе подбора, по возможности, выбирайте вентилятор близкий к номинальной частоте 50 Гц.
Рекомендуемый нижний уровень частоты:
- для 4-х полюсных двигателей 32 Гц;
- для 2-х полюсных двигателей 25 Гц.
Ограничения на верхний уровень частоты установлены в программе подбора на каждый вентилятор отдельно.
Режим работы вентилятора
Вентилятор подбирают по проектным расходу воздуха и давлению, поэтому после монтажа обязательна пусконаладка: заявленные при подборе уровень шума и КПД он даёт только на проектных параметрах.
Поскольку вентилятор подбирается по определенным, проектным параметрам (расход воздуха, давление), то после монтажа системы вентиляции, должны быть проведены пуско-наладочные работы. В результате которых, вентилятор должен быть выведен на рабочие, проектные параметры. Только в этом случае мы гарантируем соблюдение всех технических данных полученных при подборе вентилятора (уровень шума, КПД).
- гибкая вставка между воздуховодом и вентилятором, прямой участок на входе не менее 500 мм;
- вентилятор стоит на виброизоляторах;
- перед шумоглушителем прямолинейный участок 1 м;
- скорость в сечении шумоглушителя выбрана по допустимому уровню звука после него;
- скорость выхода воздуха из выбросного устройства — до 4 м/с;
- между шумоглушителями 800-1000 мм воздуховода и гибкая вставка 100-160 мм;
- частота двигателя не ниже 32 Гц для 4-полюсных и 25 Гц для 2-полюсных;
- после монтажа вентилятор выведен на проектные параметры.
Частые вопросы
Какой прямой участок нужен перед шумоглушителем?
Для максимального шумоподавления перед шумоглушителем рекомендуется прямолинейный участок длиной 1 м: глушитель должен стоять там, где поток равномерный.
Какая скорость воздуха допустима в сечении шумоглушителя?
Она зависит от допустимого уровня звука после глушителя: 4 м/с при 30 дБ(А), 6 м/с при 40 дБ(А), 8 м/с при 50 дБ(А), 10 м/с при 55 дБ(А) и 15 м/с при 80 дБ(А).
На каком расстоянии друг от друга ставить шумоглушители?
Расстояние воздуховода между шумоглушителями — 800-1000 мм. На этом участке желательно установить гибкую вставку длиной 100-160 мм, чтобы звук не распространялся по металлическому воздуховоду.
Зачем после монтажа пусконаладка?
Вентилятор подбирают по проектным параметрам — расходу воздуха и давлению. Заявленные при подборе уровень шума и КПД он даёт, только когда выведен на эти параметры пусконаладочными работами.
